プラマードUにペアガラスを組み込みます。

施工例:YKK AP製のプラマードを使用した二重窓の取り付け
プラマードUの取り付け後の様子

東京都羽村市のIさまより、ご依頼いただきました。二重窓の取り付け施工例です。

二重窓のサッシは、YKK AP製の樹脂製内窓 プラマードU(ホワイト色)を使用しています。

ガラスは、空気層12mmのLow-Eガラスが内臓されているペアガラスを使用しております。

目的は、断熱対策です。

それでは、手順を施行写真つきで詳しく解説していきます。施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 羽村市 I邸
施工時間 30分/1窓あたり
内容

二重窓の設置。サッシは、YKK AP製の樹脂製内窓プラマード(ホワイト色)、窓ガラスは、空気層12mmのLow-Eガラスが内蔵されているペアガラスを使用。

目的は、断熱対策です。

施工手順

1. プラマードの縦枠レールを取り付けます。

01. プラマードの縦枠レールを取り付けます。YKK AP製の樹脂製内窓 プラマードの縦枠を取り付けます。

プラマードのホワイト色を使用していきます。

トステム製のインプラスも、YKK AP製のプラマードも、縦枠レールから取り付けるというのが基本です。

2. プラマードの縦枠レールを固定します。

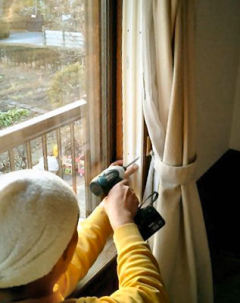

02. プラマードの縦枠レールを固定します。プラマードの縦枠レールを固定していきます。

今回は左側の縦枠から取り付けました。

もちろん左右のどちらからでも問題ありません。

3. プラマードの右側の縦枠レールを取り付けます。

03. プラマードの右側の縦枠レールを取り付けます。プラマードの右側の縦枠レールも取り付けます。

先に取り付けた左側のレール位置とずれないように気を使うところです。

4. プラマードの上枠レールを取り付けます。

04. プラマードの上枠レールを取り付けます。 プラマードの上枠をはめ込み、固定します。

上枠がしなっているの分かりますでしょうか。このしなりが、とても大切なのです。

アルミ材のようにしなりがないと、枠レールを隙間なくセットすることが難しいためです。

5. 同じように、プラマードの下枠レールを取り付けます。

05. 同じように、プラマードの下枠レールを取り付けます。同じように、プラマードの下枠レールを取り付け、固定します。

6. プラマードのガラス戸を吊り込みます。

06. プラマードのガラス戸を吊り込みます。窓工房の工場で組み立ててきたプラマードのガラス戸の登場です。

ガラスは、空気層12mmのLow-Eガラス入りのペアガラスを使用しています。

ガラス戸をプラマードのレールに吊り込みます。

室内側からガラス戸を入れる場合は、受けのあるガラス戸から入れます。

7. もう1枚のプラマードのガラス戸を吊り込みます。

07. もう1枚のプラマードのガラス戸を吊り込みます。同じように、手前側のガラス戸をはめ込みます。

8. プラマードの建付け調整をして、二重窓の完成です。

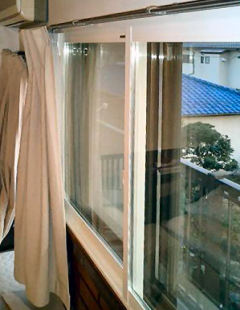

08. プラマードの建付け調整をして、二重窓の完成です。プラマードのガラス戸を納めたら、窓の隙間がでないように建て付け調整をします。

これで完成になります。

今回は、断熱対策として二重窓を採用いたしました。

使用したサッシは、YKK AP製の樹脂製内窓プラマード(ホワイト色)です。

使用したガラスは、空気層12mmのLow-Eガラス入りのペアガラスです。
