防音対策に引き違いタイプのプラマードUを設置します。

施工例:ブラマードとソノグラスを使用した二重窓の設置
プラマードUを設置後の写真

東京都八王子市のGさまよりご依頼いただきました。防音対策に二重窓の取り付け工事です。

二重窓のサッシには、YKK AP製の樹脂製内窓「プラマードU(ホワイト色)」、ガラスには日本板硝子製の防音ガラス「ソノグラス」を使用しました。

縦方向に長い窓です。開き窓でもおかしくないサイズですね。

今回は、引き違いタイプでの二重窓を製作、取り付けしております。

お客様のご自宅での作業は、1窓あたり20~30分くらいで取り付けできます。

それでは、手順を施行写真つきで詳しく説明していきます。施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 八王子市 G邸
施工時間 30分/1窓あたり
内容

引き違いタイプの二重窓の設置。

サッシは、YKK AP製の樹脂製内窓「プラマード(ホワイト色)」、ガラスは、日本板硝子製の防音ガラス「ソノグラス」を使用。

施工手順

1. この窓に二重窓を取り付けます。

01. この窓に二重窓を取り付けます。この窓に二重窓を取り付けます。

目的は防音対策です。

引き違いタイプの二重窓の取り付けです。このような高さ150cm未満の窓でしたら、開き窓タイプも取り付け可能です。

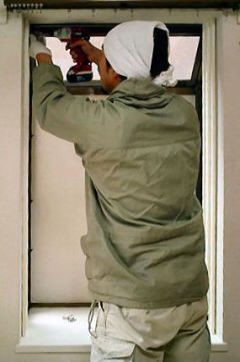

2. プラマードの縦枠レールを取り付けます。

02. プラマードの縦枠レールを取り付けます。YKK AP製やトステム製の引き違いタイプの二重窓は、すべて左右の縦枠材から取り付けます。

後付タイプの二重窓は、この位置決めが重要になります。

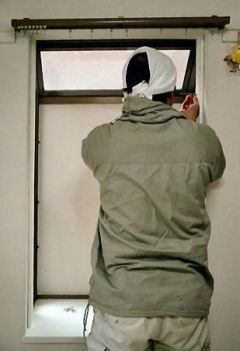

3. プラマードの上下レールも取り付けます。

03. プラマードの上下レールも取り付けます。プラマードの左右の縦枠レールを固定したあと、上下レールも取り付け、固定します。

このように横幅が小さいと、上下部材をセットするのが意外に大変になります。

というのも、横幅が小さいと、それだけ樹脂のたわみが小さくなります。その分セットするのが大変なんです。

上下の部材は少したわませて中に押し込みセットします。

写真は載せられませんでしたが、すごく大変でした。

4. 用意してきたプラマードのガラス戸を吊り込みます。

04. 用意してきたプラマードのガラス戸を吊り込みます。 用意してきた引き違いタイプのガラス戸2枚をはめ込みます。

使用したガラスは、日本板硝子製の防音ガラス「ソノグラス」です。

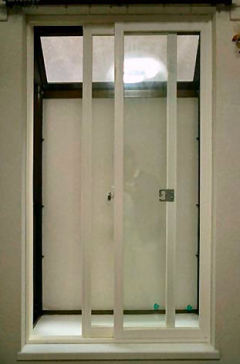

5. 建て付け調整をして、二重窓の完成です。

05. 建て付け調整をして、二重窓の完成です。ガラス戸に鍵がしっかりとかかるか、戸の閉まり具合などを確認します。

これで完成になります。

今回使用したサッシは、YKK AP製の樹脂製内窓「プラマード(ホワイト色)」。

使用したガラスは、日本板硝子製の防音ガラス「ソノグラス」です。
