千本格子の玄関引き戸のガラスをセキュオSPに入れ替えます。

施工例:引き戸玄関のガラスを防犯ガラスのセキュオSPに交換
引き戸のガラスをセキュオSPに

東京都青梅市のS邸よりご依頼いただきました。玄関引き戸のガラス交換になります。

日本板硝子製のセキュオSPに交換しました。防犯性能の極めて高いガラスになります。

基本的な作業工程は、普通の引き違い窓と同じです。

千本格子の玄関引き戸でしたので、交換には時間がかかりました。

手順を施行写真つきで詳しく説明していきます。それでは、施工例のはじまり、はじまりです。

担当店舗 窓工房 本店
施工地域 東京都 青梅市 S邸
施工時間 2時間
内容

玄関引き戸のガラス戸を防犯ガラスに入替え。

使用したガラスは、日本板硝子製の防犯ガラス「セキュオSP」。
千本格子を外す必要があり、手間のかかるタイプでした。

施工手順

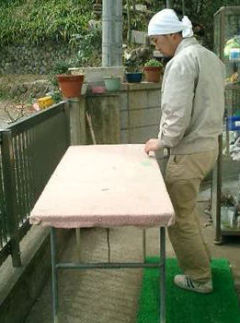

1. ガラスを載せる台をセットします。

01. ガラスを載せる台をセットします。ガラスを載せる台をセットします。

この台を使用して作業を開始します。

台を使用しない場合もあります。

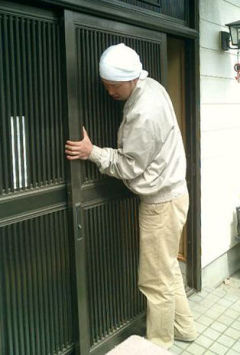

2. 玄関のガラス戸を取り外します。

02. 玄関のガラス戸を取り外します。 引戸タイプの玄関のガラスを防犯ガラスのセキュオSPに入替えます。

「玄関のガラスも入替えできますか?」との問い合わせもいただきます。

ドアタイプですと交換は難しいこともあります。写真のような引き戸タイプですと、だいたい交換できます。

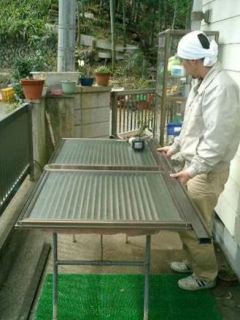

3. 引き戸本体を台に載せます。

03. 引き戸本体を台に載せます。用意した台の上に、玄関の引き戸を載せます。

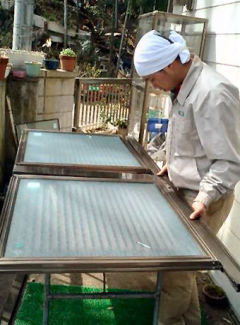

4. 引き戸のアルミの枠を外します。

04. 引き戸のアルミの枠を外します。玄関の引き戸の淵にあるアルミ枠を取り外していきます。

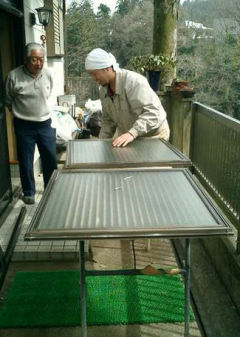

5. アルミ枠を完全に取り外します。

05. アルミ枠を完全に取り外します。アルミ枠の淵の部分を完全に取り外します。

このような状態にしてから、中のガラスを交換していきます。

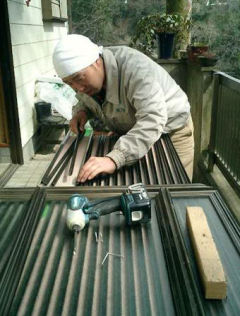

6. 千本格子を取り外します。

06. 千本格子を取り外します。千本格子と呼ばれているアルミの格子状の棒を取り外します。

1本1本バラバラになりますので、ちょっぴり手間がかかってしまいます。

千本格子は、10年以上前の玄関引き戸だと、たまに見ますね。

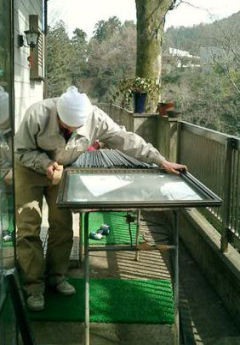

7. ガラスを防犯ガラスのセキュオSPに交換します。

07. ガラスを防犯ガラスのセキュオSPに交換します。千本格子を取り外し、さらにアルミのフレームも外します。

そして、中のガラスを防犯ガラスのセキュオSPに入替えます。

外したアルミ枠を再びはめ直します。

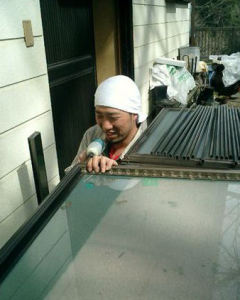

8. アルミ枠を電気ドリルで固定します。

08. アルミ枠を電気ドリルで固定します。今までの流れとは逆に、今度はネジを留め直していきます。

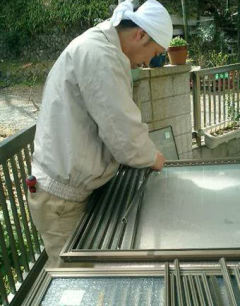

9. 千本格子をはめ直します。

09. 千本格子をはめ直します。千本格子をはめ直します。

最近は、千本格子付き玄関が製造されていないようです。

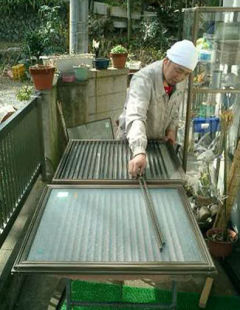

10. 引き続き、千本格子をはめ直します。

10. 引き続き、千本格子をはめ直します。千本格子をはめ直します。上下とも同じ要領ではめ直します。

11. 玄関引き戸のアルミの縦枠をセットします。

11. 玄関引き戸のアルミの縦枠をセットします。ガラスとガラスの間の中桟をきっちりとセットします。

その後、アルミの縦枠を固定させます。

12. 同じように、左側のアルミの縦枠もセットします。

12. 同じように、反対側のアルミの縦枠もセットします。 左側のアルミの縦枠も同じようにセットします。

ずれてセットすると、当然ネジ穴もずれてしまいます。

位置を確認しながら、きっちり縦枠をはめ込みます。

13. 玄関引き戸のアルミ枠を固定していきます。

13. 玄関引き戸のアルミ枠を固定していきます。玄関引き戸を外した工程と逆になります。

今度は、組み立てたアルミ枠を電気ドリルで固定していきます。

14. 玄関引き戸の全てのアルミ枠を固定します。

14. 玄関引き戸の全てのアルミ枠を固定します。玄関引き戸のアルミ枠を全て固定させます。

ガラスの周りのアルミ枠をはめ込み、その後、玄関引き戸本体の枠を固定するといった二重作業になります。

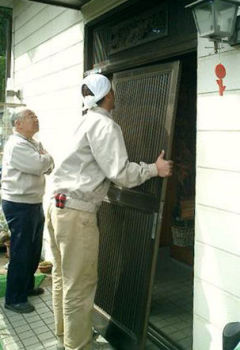

15. 玄関引き戸をはめ込みます。

15. 玄関引き戸をはめ込みます。防犯ガラスのセキュオSPにガラスを交換した玄関引き戸を、レールの上にはめ込みます。

玄関引き戸の2枚を吊り込みます。

16. 玄関引き戸の建て付け調整をして、完成です。

16. 玄関引き戸の建て付け調整をして、完成です。鍵はちゃんと掛かるか、隙間は発生していないか、戸のすべり具合いはどうかなどを確認します。

これで完成になります。

ちなみに、上部欄間の横に細長いガラスも防犯ガラスセキュオSPに交換しました。
