上げ下げ窓は、開け閉めの重さを調節します。

施工例:三協アルミ製の上げ下げ窓のガラスを真空ガラスに交換
窓枠にガラス戸をセットする様子

東京都羽村市にお住まいのTさまより、ご依頼いただきました。

真空ガラス「スペーシアES」への入れ替えです。

交換する窓は、上げ下げ窓タイプの三協アルミ(現:三協立山アルミ)製のノイスタです。開口は11mmでした。

上下2枚のガラスを外しスペーシアに入替えます。

上げ下げ窓にある独特の開閉調整も細かく説明していきます。

それでは、手順を施行写真つきで詳しく解説していきます。

施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 羽村市 T邸
施工時間 40分
内容

上げ下げ窓のガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアES」の不透明タイプ。既存のサッシは、タイプの三協アルミ(現:三協立山アルミ)製のノイスタR。

施工手順

1. 交換前の窓の状態です。

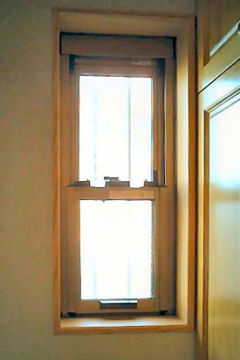

01. 交換前の窓の状態です。上げ下げ窓のガラスを、日本板硝子製の真空ガラス「スペーシアES」に交換します。

サッシは、三協アルミ製のノイスタRでした。

上側も下側もはめ殺しタイプでなく、上下に動かせるダブルハングタイプです。

発注する前段階では結構気を使いました。

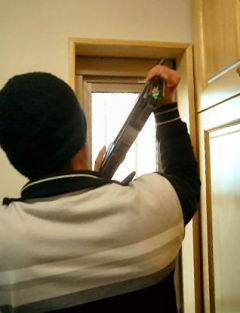

2. 下側のガラス戸を取り外します。

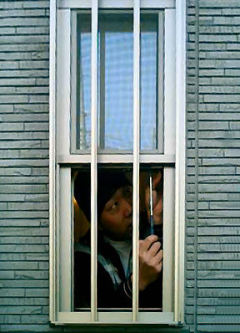

02. 下側のガラス戸を取り外します。上下にスライドする下側のガラス戸を取り外します。

3. 室外側から見た状態です。

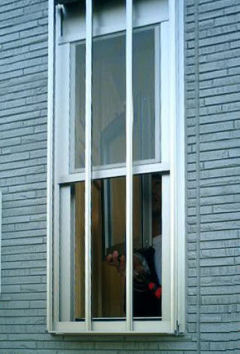

03. 室外側から見た状態です。外から見るとこんな感じです。

引き続き、上側のガラス戸も取り外していきます。

4. 上側のガラス戸を取り外します。

03. 上側のガラス戸を取り外します。室内側からネジを緩ませ上側のガラス戸を取り外します。

5. ガラス戸のアルミ枠を取り外します。

05. ガラス戸のアルミ枠を取り外します。外した2枚のガラス戸(小窓)のアルミ枠を取り外します。

四隅のネジを緩めて、アルミ枠をガラスから外していきます。

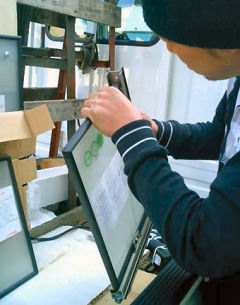

6. 真空ガラス「スペーシアES」にアルミ枠をはめ込みます。

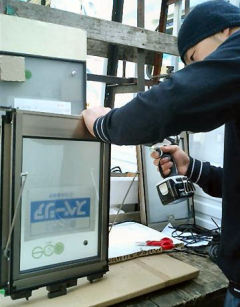

06. 真空ガラス「スペーシアES」にアルミ枠をはめ込みます。真空ガラス「スペーシアES」にアルミ枠をはめ込んでいきます。

サッシの開口が11mmでした。それに合ったグレチャンを用意しておきます。

グレチャンとは、真空ガラス「スペーシアES」の回りに巻かれているゴムのことです。

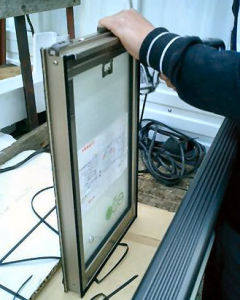

7. もう一枚の真空ガラス「スペーシアES」にアルミ枠をはめ込みます。

07. もう一枚の真空ガラス「スペーシアES」にアルミ枠をはめ込みます。もう一枚の真空ガラス「スペーシアES」にも、アルミ枠をはめ込みます。

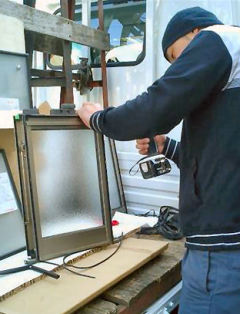

8. アルミ枠の四隅をネジで留めなおします。

08. アルミ枠の四隅をネジで留めなおします。アルミ枠の四隅をネジでしっかり留め直します。

写真は、上側のガラス戸になります。

9. 上側のガラス戸をセットします。

09. 上側のガラス戸をセットします。上下2枚のガラス戸を真空ガラス「スペーシアES」に組み替えたあと、さっそく窓枠にセットし直します。

まずは、上側の固定窓をセットします。

今回の上げ下げ窓は、上側のガラス戸はネジで固定させるタイプでした。

トステム製の上げ下げ窓の場合は、このような施工方法にならないことが多いです。

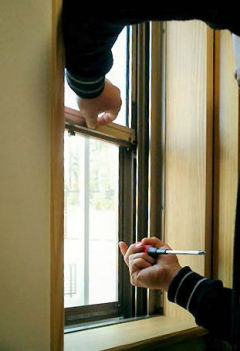

10. 下側のガラス戸をセットします。

10. 下側のガラス戸をセットします。下側のガラス戸もセットします。

窓を斜めに押し入れて装着させます。

下側は、上下に動くタイプの窓です。

11. 引き続き、下側のガラス戸をセットします。

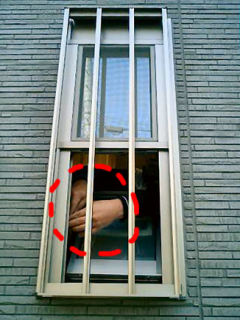

11. 引き続き、下側のガラス戸をセットします。室内からだと写真が撮りづらかったため、室外から撮影した写真になります。

下側は、上下に動くタイプの窓です。

レールにガシッとはめる作業をしているところです。

12. 上げ下げ窓の動きを調整するための箱を開けます。

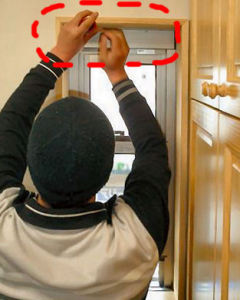

12. 上げ下げ窓の動きを調整するための箱を開けます。下部の窓をスムーズにスライドさせるための調整が必要です。

そのためには、最上部にある秘密の箱を開けます。

余談になりますが、
三協アルミ(現:三協立山アルミ)製のノイスタRは、新日軽の上げ下げ窓と非常によく似ています。

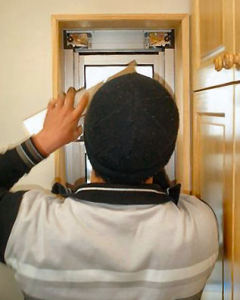

13. 最上段の箱を開けた状態です。

13. 最上段の箱を開けた状態です。この一番上の部分が秘密の箱です(笑)

この中のネジを緩めたりきつくしたりして、動きを調整します。

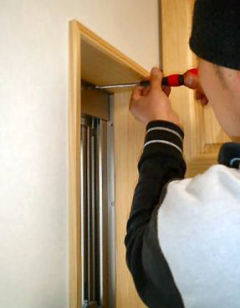

14. 上げ下げ窓の動きを調整します。

14. 上げ下げ窓の動きを調整します。厚さ4mmのガラスから真空ガラス「スペーシアES」に入れ変えると、重量がおよそ1.5倍ほどアップします。

ガラス自体が重くなった分、窓の上げ下げも重くなります。

そこで調整が必要になるのです。

もっと分かりやすくいうと、

窓を上にあげて開けるときの重み、
窓を下に降ろして閉めるときの重み、

この2つを同じ重さにするのです。

15. 調整箱のふたを閉めます。

15. 調整箱のふたを閉めます。調整に使った秘密の箱のふたを元通りに閉めます。

調整がうまくいってない窓は、上に開けるのがすごく重くなったり、鍵を開けるのと同時に「ビュン!」と勝手に上に開いたりすることもあります。

勝手に上に開いてしまう分、下に閉めるのがすごく重くなったりします。

この状態はとても危険なので、調整が重要になります。

16. 真空ガラス「スペーシアES」の入れ替え工事完成です。

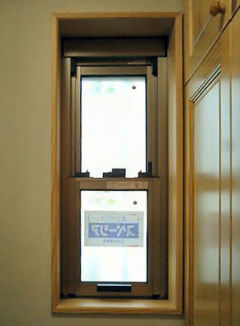

16. 真空ガラス「スペーシアES」の入れ替え工事完成です。これで完成になります。

今回は上げ下げ窓ということもあり、少し詳しく説明させていただきました。

使用したガラスは、日本板硝子製の真空ガラス「スペーシアES」の不透明タイプです。

既存のサッシは、三協アルミ(現:三協立山アルミ)製のノイスタRでした。

真空ガラス「スペーシア」に
ご興味をお持ちになった方はこちらへ
