下側の窓だけが上下に動く、シングルハングタイプの窓です。

施工例:上げ下げ窓のガラスを真空ガラス「スペーシア」に交換
窓枠にガラス戸をセットする様子

東京都八王子市にお住まいのYさまより、ご依頼いただきました。日本板硝子製の真空ガラス「スペーシアST」に入れ替えです。

交換する窓は、上げ下げ窓(ハングウィンドウ)です。上側は固定窓で、下側だけを上下に動かすタイプです。

下側の窓だけ動くため、シングルハングとも呼ばれています。

上下の2枚とも真空ガラス「スペーシアST」に入替えました。今回は下側(上下に動く方)の施工に焦点を当てています。

それでは、手順を施行写真つきで詳しく解説していきます。施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 八王子市 Y邸
施工時間 40分/1窓あたり
内容

上げ下げ窓のガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアST」。厚さは6.2mmのタイプ。

既存サッシ枠はトステム製。

施工手順

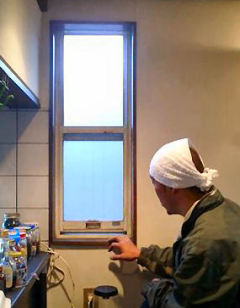

1. 現在の窓の状態です。

01. 現在の窓の状態です。上げ下げ窓の下窓だけが上下に動くシングルハングタイプになります。

サッシ枠はトステム製です。

この窓を厚さ6.2mmの真空ガラス「スペーシアST」に入れ替えます。

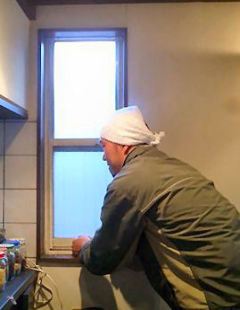

2. ガラス戸を取り外します。

02. ガラス戸を取り外します。まずは、下側のガラス戸を取り外します。

開閉が重かったため、取り外すのに力がいりました。

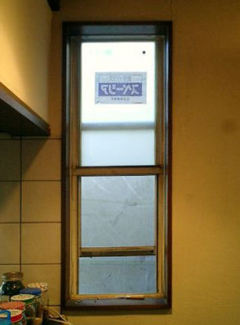

3. 下側のガラス戸を取り外した状態です。

03. 下側のガラス戸を取り外した状態です。下側の上下に動くガラス戸を取り外した状態です。

写真では分かりにくいかもしれません。

4. ガラス戸の中のガラスを取り外します。

04. ガラス戸の中のガラスを取り外します。ガラス戸の中のガラスを取り外します。

外したアルミ枠の中に、真空ガラス「スペーシアST」をはめ込みます。

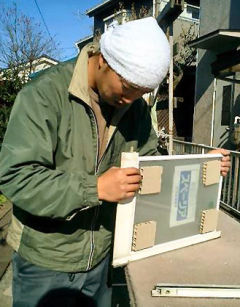

5. 真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

05. 真空ガラス「スペーシア」にアルミ枠をはめ込みます。真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

6. アルミ枠をネジで固定します。

06. アルミ枠をネジで固定します。アルミ枠をはめ込んだら、四隅をネジで固定します。

7. 組み立てたガラス戸を入れ込みます。

07. 組み立てたガラス戸を入れ込みます。先ほどスペーシアに組み替えたガラス戸を入れ込みます。

8. 左右にL字型の留め金具を入れます。

08. 左右にL字型の留め金具を入れます。左右にL字型の留め金具を入れ込みます。

下側のガラス戸をスライドさせるときに、外れないようにするためです。

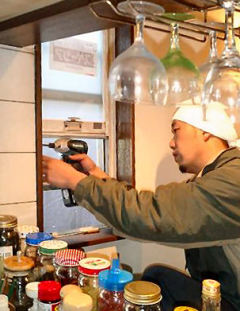

9. L字型の留め金具をネジで固定します。

09. L字型の留め金具をネジで固定します。左右に取り付けたL字型の留め金具を固定します。

10. 真空ガラス「スペーシアST」の入替え完成です。

10. 真空ガラス「スペーシア」の入替え完成です。日本板硝子製の真空ガラス「スペーシアST」の入替え完成です。

紹介は省略していますが、上側の固定窓(FIX窓)も同じように、真空ガラス「スペーシアST」に交換させてもらいました。

このような上げ下げ窓の小窓も入れ替え可能です。
