スペーシアの断熱性能は、板ガラスの4倍になります。

施工例:掃き出し窓のガラスを真空ガラス「スペーシア」に交換
サッシ枠にスペーシアをはめ込む様子

東京都福生市にお住まいのAさまより、ご依頼いただきました。日本板硝子製の真空ガラス「スペーシアST」への入れ替えです。

交換した窓は、掃き出し窓です。

掃き出し窓は、掃除のときにほうきなどでホコリを掃きだせる窓です。人の出入りができる背の高い窓のことを呼びます。

真空ガラスはわずか厚さ6.2mmなのに、断熱性能は、一般的な板ガラスの4倍、ペアガラスの2倍になっています。

それでは、手順を施工写真つきで詳しく解説していきます。施行例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 福生市 A邸
施工時間 40分/1窓あたり
内容

掃き出し窓のガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアST」です。

施工手順

1. ガラス戸を取り外し、台の上に載せます。

01. ガラス戸を取り外し、台の上に載せます。掃き出し窓のガラス戸を取り外し、台の上に載せます。

アルミ枠のネジを外して、ガラスをばらしていきます。

2. 既存のガラスのグレチャンを取り外します。

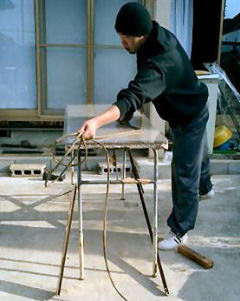

02. 既存のガラスのグレチャンを取り外します。既存のガラスのグレチャン(巻きビート)を取り外します。

3. 既存のガラスはリサイクルします。

03. 既存のガラスはリサイクルします。今までの古いガラスは、窓工房の工場に持ち帰ってリサイクルに回します。

もちろんお客様に許可をもらった上で、お引き取りさせていただきます。

「古いガラスはこれから使うから引き取らなくていいよ。」と言われれば置いて帰ってきます。

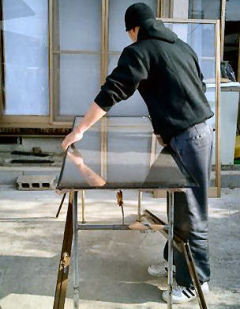

4. 真空ガラス「スペーシアST」に台に載せます。

04. 真空ガラス「スペーシア」に台に載せます。日本板硝子製の真空ガラス「スペーシアST」の登場です。

真空ガラス「スペーシアST」には、専用のグレチャン(巻きビート)が装着されています。

現場で巻くことはほとんどありません。

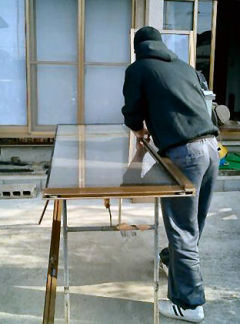

5. 真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

05. 真空ガラス「スペーシア」にアルミ枠をはめ込みます。真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

角材などでアルミ枠を叩いて、奥まではめ込みます。

6. 引き続き、真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

06. 引き続き、真空ガラス「スペーシア」にアルミ枠をはめ込みます。引き続き、真空ガラス「スペーシアST」に残りのアルミ枠をはめ込みます。

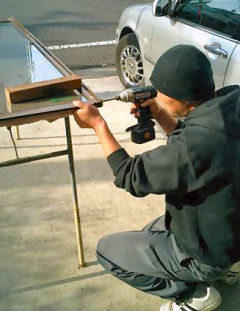

7. アルミ枠の四方をネジで固定します。

07. アルミ枠の四方をネジで固定します。真空ガラス「スペーシアST」に組み替えたあと、アルミ枠の四方をネジでしっかり固定します。

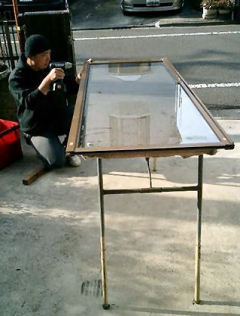

8. 引き続き、アルミ枠の四方をネジで固定します。

08. 引き続き、アルミ枠の四方をネジで固定します。引き続き、アルミ枠の残りのネジでしっかりと固定します。

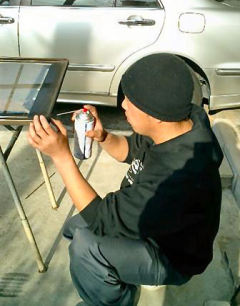

9. ガラス戸の戸車の動きを滑らかにします。

09. ガラス戸の戸車の動きを滑らかにします。戸車の動きをスムーズにさせるために、戸車に巻き付いたゴミを取り除きます。

戸の動きが重い場合は、戸車が痛んでいるよりも、戸車にゴミが絡まっていることが多いです。

戸車の軸の部分を中心に、シリコーンスプレーを何度も吹きかけます。

真空ガラス「スペーシアST」は普通の板ガラスより重量があります。

この作業は重要ですね。

10. 組み替えたガラス戸を窓枠に吊り込み、建て付け調整をします。

10. 組み替えたガラス戸を窓枠に吊り込み、建て付け調整をします。真空ガラス「スペーシアST」に組み替えたガラス戸を窓枠に吊り込みます。

ガラス戸の動きはどうか、閉めたときに隙間なく収まるか、鍵の掛かり具合いはどうか、といったことを確認します。

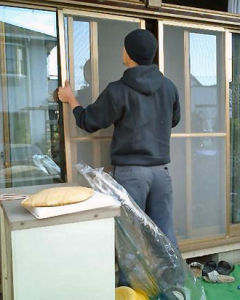

11. 外した網戸を元に戻して、完成です。

11. 外した網戸を元に戻して、完成です。外した網戸を元に戻します。

掃き出し窓のガラスを日本板硝子製の真空ガラス「スペーシアST」に入れ替えました。

これで完成になります。
