スペーシアの交換は1窓あたり40分で終わります。

施工例:中桟つきの掃き出し窓を真空ガラス「スペーシア」に交換
アルミサッシを角材で叩き、組み込む様子

東京都羽村市にお住まいのFさまより、ご依頼いただきました。掃き出し窓を真空ガラス「スペーシアST」への入れ替えます。

中桟がある掃き出し窓になると、施工時間が少し余分にかかります。それでも、真空ガラス「スペーシアST」は、短時間で交換が済むので、お客さまには喜ばれます。

それでは、手順を施行写真つきで詳しく解説していきます。施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 羽村市 F邸
施工時間 40分/1窓
内容

掃き出し窓を日本板硝子製の真空ガラス「スペーシアST」に交換。

施工手順

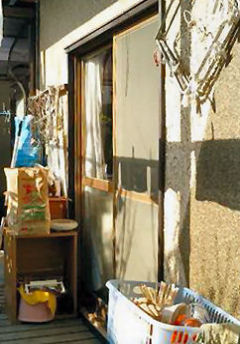

1. 現在の窓の状態です。

01. 現在の窓の状態です。この窓を真空ガラス「スペーシアST」に入れ替えます。

中桟があるタイプの掃き出し窓なので、1窓につき2枚のガラス戸が入っております。

これをまずは外していきます。

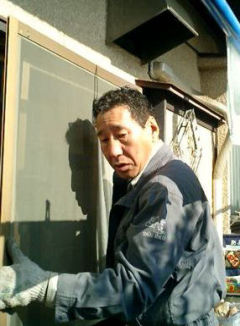

2. まずは網戸を取り外します。

02. まずは網戸を取り外します。まずは網戸を取り外します。

外れ止めが掛かっている場合は、はずれ止めを緩めて取り外します。

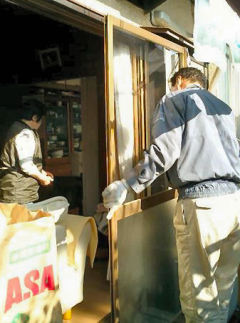

3. ガラス戸を取り外します。

03. ガラス戸を取り外します。ガラス戸を2枚を取り外します。

すんなり取り外せる場合がほとんどです。中にはバールで無理にこじりとらないと外せない場合もあります。

今回はすんなりといき、一安心です。

4. サッシのレール枠を掃除します。

04. サッシのレール枠を掃除します。普段、こういう部分はなかなお掃除できません。ガラス戸を取り外したこの時に掃除するのがいいでしょう。

我々もできる限り掃除はします。細部まではなかなか汚れを落とせないことが多いですね。

この時に、自分でお掃除されるお客様も結構いらっしゃいます。

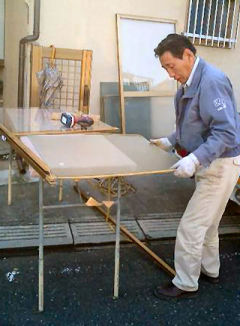

5. ガラス戸をアルミ枠とガラスに分解します。

05. ガラス戸をアルミ枠とガラスに分解します。外したガラス戸をアルミ枠とガラスに分解します。

アルミ枠のネジを外して、中のガラスを取り外す作業を行います。

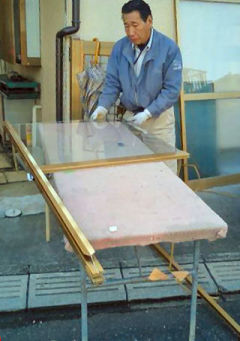

6. 外したアルミ枠に真空ガラス「スペーシアST」を入れます。

06. 外したアルミ枠に真空ガラス「スペーシア」を入れます。いよいよ真空ガラス「スペーシアST」をセットします。

ここが一番緊張のするときなんです。

実際にアルミ枠をはめこむときになって、採寸が正しかったかどうか分かります。

ごくごく稀に、サイズ違いで納められないということもございます。

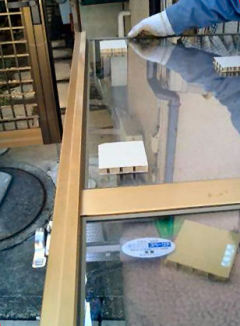

7. 引き続き、真空ガラススペーシアを入れます。

07. 引き続き、真空ガラススペーシアを入れます。中桟でガラス戸が上下に分かれています。

上部にも真空ガラス「スペーシアST」を入れます。

8. アルミ枠を角材で叩いて奥まで入れ込みます。

08. アルミ枠を角材で叩いて奥まで入れ込みます。アルミ枠を角材などで叩いて、真空ガラス「スペーシアST」のゴム(グレチャン)とアルミ枠を奥まで入れ込みます。

この時、音が「コンコンコーンっ!」という歯切れのいい音がします。

9. アルミ枠をネジで固定します。

09. アルミ枠をネジで固定します。ガラスを外したときと逆になります。

今度は真空ガラスを入れたアルミ枠をネジで固定していきます。

10. 引き続き、ネジでしっかりと固定します。

10. 引き続き、ネジでしっかりと固定します。この窓には中桟が入っています。

中央の中桟部分に2本、上下左右に4本、合計6本のネジで固定します。

11. アルミ枠にひねりがないか確認します。

11. アルミ枠にひねりがないか確認します。アルミ枠にひねりがないか確認します。

アルミ枠がしっかりと曲がらずにはまっているかの確認です。

12. 真空ガラス「スペーシアST」を入れたガラス戸をレールに吊り込みます。

12. 真空ガラス「スペーシア」を入れたガラス戸をレールに吊り込みます。真空ガラス「スペーシアST」を入れたガラス戸をレールに吊り込みます。

その後、建て付け調整を行います。

ガラス戸を閉めたときに、隙間がでないように調整します。

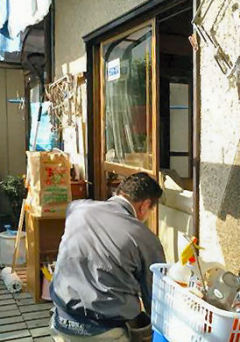

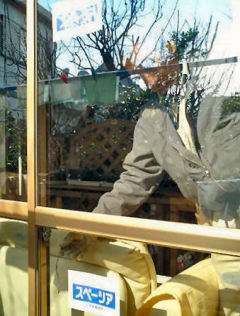

13. 鍵の調整をして、完成です。

13. 鍵の調整をして、完成です。最後に鍵の調整を行います。

真空ガラス「スペーシアST」自体は、防音性能もあります。

鍵をきつめに掛けるようにすると、さらに窓自体の防音性能が高まります。二重窓の場合は、よりきつめにします。

今回は、鍵の掛かり具合いは緩くしてほしいとのことでした。スカスカするくらい緩めにセットしました。

これで、真空ガラス「スペーシアST」の入れ替え完成になります。
