中央に桟があるタイプの窓をスペーシアに入れ替えます。

施工例:中桟付きの掃き出し窓を真空ガラス「スペーシアST」に交換
スペーシアに組み替えたガラス戸を運ぶ

東京都青梅市にお住まいのHさまより、ご依頼いただきました。

和室の中桟つきの掃き出し窓のガラスを、日本板硝子製の真空ガラス「スペーシアST」に入れ替えます。

中桟(なかざん)とは、写真の赤丸部分のアルミの桟(さん)のことをいいます。

中央にこの桟が入っているので、ガラスが上下に分かれています。

それでは、手順を施行写真つきで詳しく解説していきます。施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 青梅市 H邸
施工時間 1時間/1窓
内容

和室の掃き出し窓のガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアST」です。

施工手順

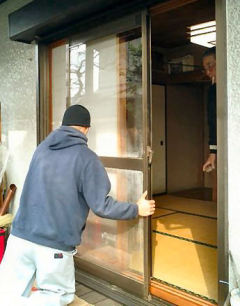

1. ガラス戸を取り外します。

01. ガラス戸を取り外します。真空ガラス「スペーシアST」に入れ替える前に、まずはガラス戸を取り外します。

2. 外したガラス戸を台にセットして、アルミ枠を取り外していきます。

02. 外したガラス戸を台にセットして、アルミ枠を取り外していきます。外したガラス戸を台の上にセットします。

四隅のネジ及び中桟の長いネジをを取り外して、アルミ枠を取り外していきます。

3. 既存のガラスを取り除きます。

03. 既存のガラスを取り除きます。アルミ枠を取り外したあと 今までのガラスを取り除きます。

4. 上下のガラスを取り除きます。

04. 上下のガラスを取り除きます。中桟で分かれている上下二つのガラスを完全に取り除きます。

中桟だけ残す形になります。

いよいよこれから真空ガラス「スペーシアST」を入れていきます。

5. 真空ガラス「スペーシアST」を台に載せ、中桟にはめ込みます。

05. 真空ガラス「スペーシアST」を台に載せ、中桟にはめ込みます。真空ガラス「スペーシアST」の登場です。

台の上に載せて、上部の真空ガラス「スペーシアST」から中桟にはめ込んでいきます。

6. 真空ガラス「スペーシアST」をはめ込みます。

06. 真空ガラス「スペーシアST」をはめ込みます。下側の真空ガラス「スペーシアST」も中桟にはめ込みます。

7. 縦のアルミ枠をはめ込みます。

07. 縦のアルミ枠をはめ込みます。先ほど組み立てたものに、縦のアルミ枠をはめ込みます。

8. 下のアルミ枠をはめ込み、ネジで固定します。

08. 下のアルミ枠をはめ込み、ネジで固定します。下のアルミ枠をはめて、角材などで奥までしっかりはめ込みます。

下側をネジで締め直して固定します。

9. 同じように、上のアルミ枠をはめ込み、ネジで固定します。

09. 同じように、上のアルミ枠をはめ込み、ネジで固定します。同じように、上のアルミ枠をはめ、角材などで奥までしっかりはめ込みます。

上側もネジでしっかり固定します。

10. 組み替えたガラス戸を窓枠に吊り込みます。

10. 組み替えたガラス戸を窓枠に吊り込みます。真空ガラス「スペーシアST」に組み替えたガラス戸を窓枠にセットします。

11. ガラス戸の建て付け調整をします。

11. ガラス戸の建て付け調整をします。ガラス戸の建て付け調整をします。

長年住んでいると、戸の閉まり具合などが悪くなってくることが多いです。

この機会に調整します。

12. 鍵の掛かり具合を調整して、完成です。

12. 鍵の掛かり具合を調整して、完成です。鍵の掛かり具合いを調整します。

和室の中桟つき掃き出し窓を、日本板硝子製の真空ガラス「スペーシアST」に交換しました。

これで完成になります。
