重さ50kgを越えるサイズの強化ガラスに交換します。

店舗のガラスを強化ガラスに取り替え施工例
隙間にゴムビートを埋め込む様子

東京都青梅市内の工業団地からご依頼いただきました。

車がぶつかって、既存のガラスが割られていたことが何度かあったそうです。

今回は比較的割られにくい強化ガラスを採用致しました。

縦横2メートルほどの大きさであるため厚さは6ミリと厚めのガラスを採用しています。

ガラスが大きいと運搬にとても気を使いますので大変です。

それでは施工例のご紹介、はじまり・はじまりで~す!

担当店舗 窓工房 本店
施工地域 東京都 青梅市 工業団地
施工時間 2時間/1窓
内容

紹介写真では2人しか写っていませんが、合計3人で施工しました。大きいガラスですので施工時にはそれだけ人数が必要になります。

施工手順

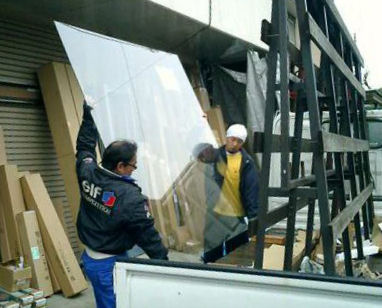

1. まずは強化ガラスの運搬。

01. まずは強化ガラスの運搬。

ガラスの大きさが、縦2m×横2mの大きさになります。ガラスの重さが50キロはゆうに超えます。
ガラス専用吸盤を使って運搬する方法もあるのですが、今回はこのようにトラックに積み込み致しました。

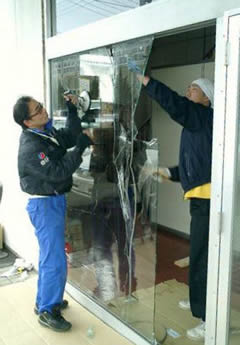

2. 既存の割れたガラスを取り外す。

02. 既存の割れたガラスを取り外す到着後、まずは今あるガラスを取り外します。

通常は割れたガラスをそっと取り外し、運搬車両に載せます。

今回のケースはひび割れの進み具合いのことを考えた結果、ガラス斬りを使ってガラスを切断・破壊して取り外しました。

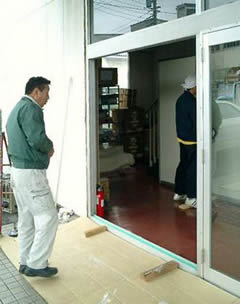

3. 既存のガラスを取り外す。

03. 既存のガラスを取り外す。 既存の割れたガラスを取り外しました。今はガラスが何も入っていない状態になります。

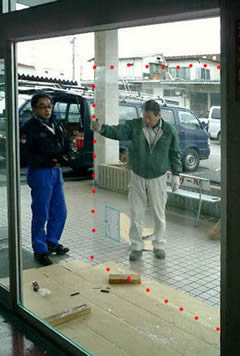

4. 強化ガラスをはめ込む前段階。

04. 強化ガラスをはめ込む前段階いよいよ強化ガラスをはめ込みます。

俗に、はめごろし窓(FIX窓)といわれています。

このような窓は、一般住宅では室内側から取り外すタイプがほとんどです。

今回のケースは室外側から取り外し、取り付けるタイプでした。

ガラスは透明で見にくいため、写真には、ガラスの淵に沿って赤い点線をつけてあります。

5. ガラスをはめこむ。

05. 強化ガラスを嵌め込む

全工程の中で最も気を使うのが採寸です。計り間違えたものを発注してしまうと、もう取り返しのつかないこといなるからです。

再度発注し直すことになってしまいますからね。

そして施工中で最も気を使うのは、このガラスをはめる瞬間です。

強化ガラスでは考えにくいですが、ガラスをはめ込む時にぶつかってしまい、ガラスにひびが入る、といったことも考えられるからです。

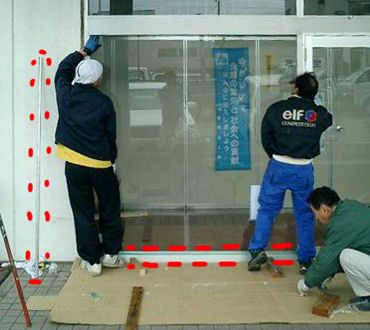

6. ガラスの淵にゴムビートを巻く。

06. ガラスの淵にゴムビートを巻く

ガラスをはめ込んだ後、ガラスの周囲四辺にゴムビート(押し込みビート)をはめ込みます。

今回は室内と室外側の両方から押し込むタイプでした。外側、部屋側からできるだけ同時に2人でゴムを押し込んでいます。

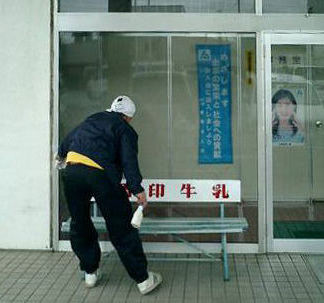

7. 汚れを確認します

07. 汚れを確認します

最後に納めた強化ガラスをガラス洗剤で磨き、汚れがないか確認して完了です。

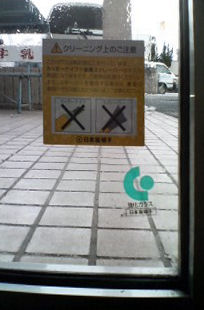

8. 強化ガラスのシール

08. 強化ガラスのシール写真は今回納めた強化ガラスの右下にあるシールです。

わかりますでしょうか?

緑のシールの強化ガラスのステッカーが貼られています。

この強化ガラスに限らないのですが、防犯ガラスにしても防音ガラスにしてもガラスの下側に刻印やシールが貼られています。

防犯ガラスや真空ガラスですとシールでなく刻印が入っています。
